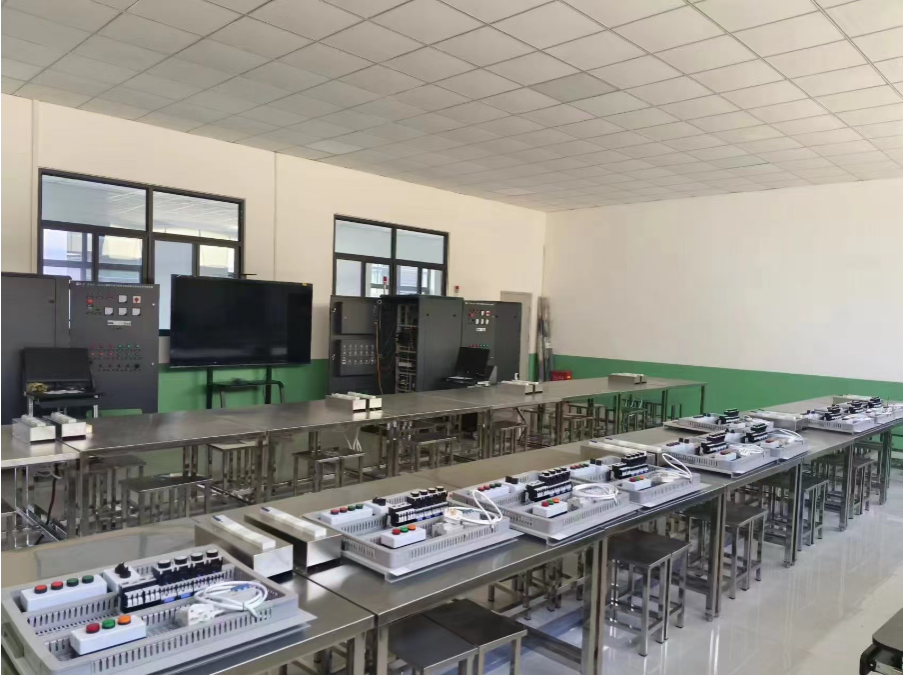

现代电气技能实训室主要设备有现代电气技能实训柜6台（24个工位）、配套电气控制实训挂板12套，机车排故挂板4套，实训操作台16台（64个工位），电机24台。电脑7台，多媒体教学设备1套。

承担机电一体化技术、电气自动化技术、城市轨道交通机电技术、铁道机车运用与维护、铁道供电技术、高速铁路综合维修技术、汽车制造与试验技术、新能源汽车技术等专业的实训教学、科学研究、技术服务等任务。可完成《电机与电气控制技术》《电气控制技术》《传感器与检测技术》《PLC与组态监控技术》《PLC综合项目》《变频器控制技术》等多门专业核心课程的项目教学任务。

开设的主要项目有：

模块一 电力拖动

项目1 电力综合显示仪表的设置和使用；

项目2 三相异步电动机直接起动、停车的控制电路连接；

项目3 接触器联锁的三相交流异步电动机正、反转控制电路的连接；

项目4 按钮联锁的三相交流异步电动机正、反转控制电路的连接；

项目5 按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；

项目6 万能转换开关控制三相异步电动机的正反转；

项目7 三相交流异步电动机Y-△（手动切换）启动控制电路的连接；

项目8 三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；

项目9 三相交流异步电动机反接制动控制电路的连接；

项目10 多台（3台及以下）电动机的顺序控制电路的连接

项目11 电动机的往返行程控制电路的连接；

项目12 普通车床控制电路的连接；

项目13 电动葫芦控制电路的连接；

项目14 三相交流异步电动机既能点动，又能连续转动的控制电路连接；

项目15 两地控制电路的连接；

项目16 按钮切换的双速电动机调速控制电路的连接；

项目17 时间继电器切换的双速电动机调速控制电路的连接；

项目18 离心开关配合的反接制动控制电路的连接；

模块二 变频器应用

项目1 变频器面板功能参数设置和操作实训；

项目2 变频器对电机点动控制、启停控制；

项目3 电机转速多段控制；

项目4 工频、变频切换控制；

项目5 基于模拟量控制的电机开环调速；

项目6 基于面板操作的电机开环调速；

项目7 变频器的保护和报警功能实训；

项目8 基于PLC的变频器开环调速；

模块三 PLC应用

项目1 PLC控制电机顺序启动；

项目2 PLC控制三相异步电动机Y-△启动电路；

项目3 微型PLC的使用；

项目4 中型PLC的组态与基础使用；

项目5 多台PLC网络组态、主从站控制实训；

项目6 触摸屏的参数设置；

项目7 触摸屏的编程；

项目8 触摸屏、PLC、变频器的综合实训；

项目9 模拟量模块的使用；

项目10 基于模拟量的PLC控制；

模块四 运动控制应用

项目1 步进电机的控制；

项目2 步进驱动器的参数设置；

项目3 步进电机的PLC开环控制；

项目4 增量型编码器的使用；

项目5 基于增量型编码器的步进电机控制

项目6 交流伺服电机的控制；

项目7 交流伺服驱动器的参数设置；

项目8 交流伺服电机的PLC半闭环控制；

项目9 基于增量型编码器的伺服电机控制；

模块五 传感器应用

项目1 热电阻或热电偶的使用；

项目2 温度控制器的参数设置；

项目3 基于热电阻（热电偶）的温度控制；

项目4 基于热电阻（热电偶）的PLC温度控制；

项目5 传感器的使用；
